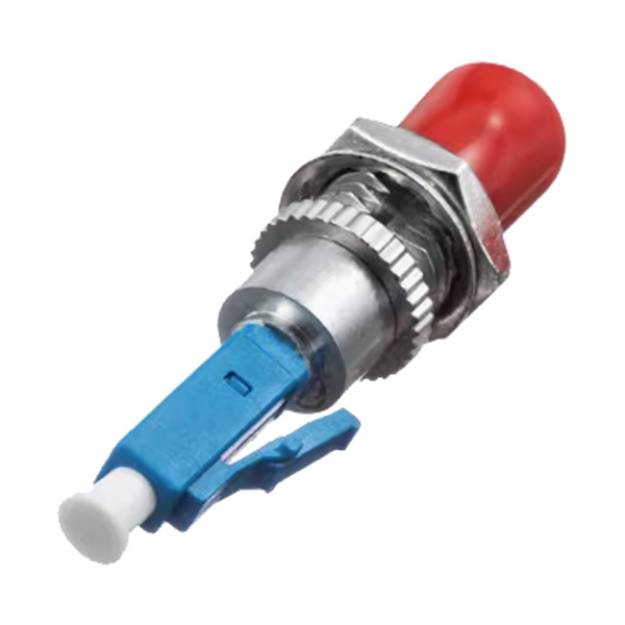

Hibrit Coupler SM LC/UPC Erkek – ST/UPC Dişi | LC’den ST’ye Tek Noktada Port Uyarlama

• Single Mode (SM) 9/125 µm fiber altyapıyla uyumlu hibrit adaptör (coupler)
• LC/UPC erkek uç (1.25 mm seramik ferül) → ST/UPC dişi uç (bayonet arayüz)
• UPC (Ultra Physical Contact) yüzey geometrisi: ekstra parlatılmış düz temas yaklaşımı
• Port tipini kabloya dokunmadan dönüştürme: panel/cihaz tarafında hızlı uyarlama
• Daha kısa bağlantı zinciri hedefi: ara parça sayısını azaltarak kayıp/risk birikimini düşürme
• Standart yaklaşımıyla uyumlu kullanım mantığı: IEC 61754 (arayüz), IEC 61755-3 (uç geometrisi), IEC 61300 (test metodları), TIA 604 (FOCIS) ailesi, RoHS

LC ile ST aynı sistemde yan yana geldiğinde iş ikiye ayrılır: ya “idare ederiz” diyerek adaptör zinciri uzatılır, ya da geçiş tek parçaya indirilir. LC/UPC erkek – ST/UPC dişi hibrit coupler, ikinci yolu temsil eder. Tek gövdede port uyarlaması yaptığı için, bağlantı hattını uzatmadan dönüşüm sağlar. Single mode hatlarda bu detay önemli: hat uzadıkça değil, birleşim noktaları çoğaldıkça risk büyür.

LC tarafı 1.25 mm ferül yapısıyla kompakt ve yüksek yoğunluklu patch alanlarının dilini konuşur. Panel üzerinde daha sıkı yerleşim, daha düzenli kablo yönetimi demektir. ST tarafı ise bayonet kilitleme karakteriyle sahada pratiklik sağlar; tak-çevir-kilit disiplinidir. Bu hibrit adaptör, LC’nin “kompakt düzen” avantajını ST’nin “kilitlemeli saha” mantığıyla bir araya getirir. Portlar farklı olsa da davranış kontrol altında kalır.

UPC yüzey geometrisi, ferül temas yüzeyinin ekstra parlatılmış düz bir geometriye sahip olduğunu ifade eder. APC gibi açılı yüzey yoktur. Bu da doğru temasta geri yansımayı azaltmaya yardımcı olan, daha tutarlı bağlantı davranışı hedefleyen bir yaklaşımdır. Single mode 9/125 µm altyapıda temas kalitesi ve merkezleme daha hassas olduğu için, “küçük oynama” dediğin şey link bütçesinde büyüyebilir. Hibrit coupler seçimi bu yüzden sadece mekanik uyum değil, optik disiplin meselesidir.

Bu tip adaptörlerde asıl kazanç operasyoneldir: arıza ararken izlediğin yol kısalır, ölçüm yaparken yorumladığın bağlantı sayısı azalır, bakımda “hangi ara parça gevşedi?” sorusu daha az çıkar. Bağlantı zinciri sadeleştikçe sistem daha okunur hale gelir. Okunurluk da hız getirir.

Sahada iş gördüğü yerler (daha somut senaryolar)

• LC portlu patch alanından ST uçlu saha hattına geçiş gereken telekom odaları
• LC yoğunluklu panellerde ST arayüzlü aktif/yardımcı ekipman bağlantıları
• Servis ve devreye alma noktalarında hızlı port uyarlama ihtiyacı
• Endüstriyel kabinlerde ST kilitlemenin avantajlı olduğu geçiş noktaları
• Eski ST altyapının tamamen sökülmeden LC düzenine entegre edildiği geçiş projeleri
• Ölçüm/test süreçlerinde (OTDR vb.) port tipinin pratik şekilde çevrilmesi gereken durumlar

Bu modelle ilgili IEC/TIA kodları ve varsa IL/RL değerleri elinde olursa, bir sonraki açıklamada “düşük ek kayıp / yüksek geri dönüş” gibi genel ifadeleri bırakıp, doğrudan ölçülebilir parametrelerle daha teknik bir metin kurarım. Bu tip hibrit geçiş parçaları, aynı projede farklı port ekosistemleri birlikte yaşarken hayatı kolaylaştırır; Sector Fiber’in bağlantı bileşenleri tarafında benzer port dönüşümleriyle birlikte planlanabilir.
