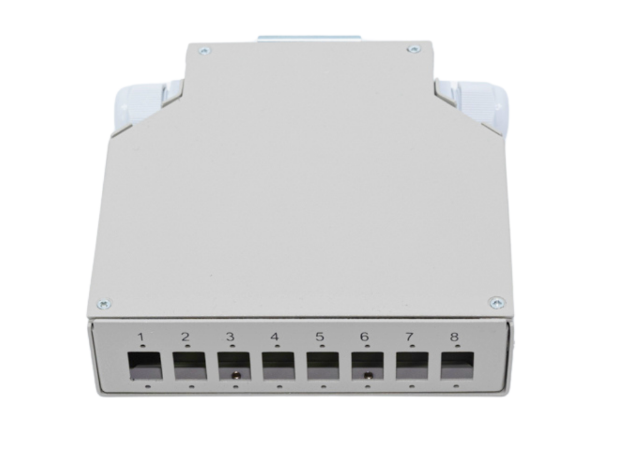

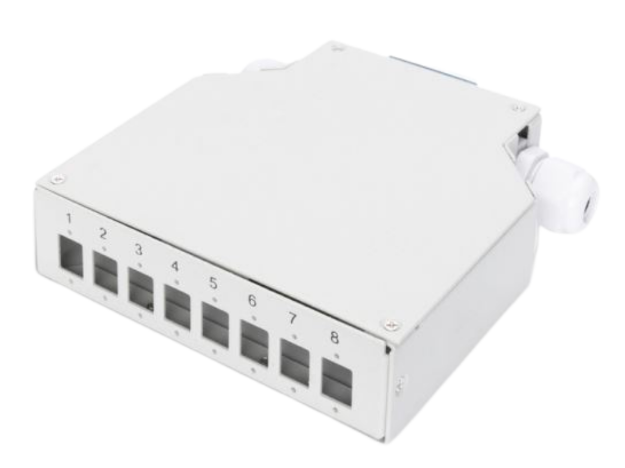

DIN Ray Sonlandırma Kutusu 8 LC Duplex

DIN Ray Sonlandırma Kutusu 8 LC Duplex

Endüstriyel Panolar İçin DIN Ray Uyumlu 8 LC Duplex Fiber Sonlandırma Kutusu

• DIN ray (TS-35) montajına uygun ray tipi kompakt tasarım
• 8 adet LC duplex port (toplam 16 fiber sonlandırma kapasitesi)
• LC arayüz sayesinde sınırlı alanda yüksek bağlantı yoğunluğu
• Pano içi kablo yönlendirme ve sabitleme için planlı iç düzen
• Pigtail ve splice (ek) uygulamalarına uyumlu yerleşim
• Etiketleme ve hat takibini kolaylaştıran port dizilimi
• Bakım ve müdahalede hızlı erişim sağlayan pratik tasarım

Endüstriyel ortamlarda fiber sonlandırma kutusunun görevi yalnızca bağlantıyı sağlamak değildir; pano içinde düzeni korumak, bakım süreçlerini hızlandırmak ve bağlantı sürekliliğini desteklemektir. Kontrol panolarında alan sınırlı, ekipman yoğunluğu yüksek ve kablo trafiği dinamiktir. Bu nedenle sonlandırma çözümünün DIN ray standardına uygun şekilde entegre olması büyük avantaj sağlar. DIN ray (TS-35) uyumlu 8 LC duplex fiber optik sonlandırma kutusu, pano içi kurulumlarda kompakt yapı ile yüksek kapasiteyi bir araya getirerek bu ihtiyaca dengeli bir karşılık verir.

Bu modelde 8 adet LC duplex port üzerinden toplam 16 fiber sonlandırma kapasitesi elde edilir. LC duplex formu, aynı port üzerinde çift fiber yönetimi sunarak bağlantı yoğunluğunu artırırken pano içinde daha kontrollü bir yerleşim sağlar. LC konnektörlerin küçük form faktörü, özellikle dar alanlı panolarda avantaj yaratır; hem port sayısını artırmayı hem de patch cord yönlendirmesini daha düzenli tutmayı kolaylaştırır. Port yapısının IEC 61754 standardında tanımlanan konnektör arayüzleriyle uyumlu olması, farklı kurulum bileşenleriyle entegrasyonu destekler ve kurulum sırasında uyumluluk kaynaklı riskleri azaltır.

DIN ray montaj sistemi, endüstriyel panolarda hızlı ve standart yerleşim için temel bir yaklaşımdır. TS-35 ray üzerine oturan ekipmanlar, pano içinde belirli bir düzen hattı oluşturur. Bu kutunun ray tipi tasarımı, montaj süresini kısaltırken pano içi kablo rotalarının planlı ilerlemesine katkı sağlar. Ayrıca sistem genişletme veya revizyon gerektiğinde, DIN ray üzerinde konum değişikliği ve yan yana yeni modül ekleme daha yönetilebilir hale gelir. Bu esneklik, uzun vadeli pano planlamasında pratik bir avantajdır.

Kutu iç tasarımı, fiberin performansını koruyacak şekilde planlandığında sonlandırma noktalarında oluşabilecek kayıpların önüne geçilebilir. Fiberin kontrolsüz bükülmesi veya gereksiz gerilim altında kalması, özellikle sonlandırma bölgelerinde zayıflama riski oluşturur. Bu nedenle yönlendirme alanlarının minimum bükülme yarıçapını desteklemesi önemlidir. Uygun yönlendirme ile ITU-T G.652 ve G.657 fiber tiplerinde bükülmeye bağlı kayıpların azaltılmasına katkı sağlanır. Pigtail bağlantıları ve splice (ek) uygulamaları için uygun alanların bulunması, ek noktalarının düzenli tutulmasına yardımcı olur; bakım sırasında fiberlerin karışmasını ve gereksiz müdahaleyi azaltır.

Endüstriyel panolarda izlenebilirlik kritik bir gereksinimdir. Port diziliminin etiketlemeye uygun olması, hat takibini kolaylaştırır ve arıza durumlarında müdahale süresini kısaltır. Düzenli bir sonlandırma alanı, sadece görsel olarak değil operasyonel olarak da kazanç sağlar: doğru hat, doğru port ve doğru müdahale süreci daha hızlı kurulabilir.

Kullanım alanları:

• Endüstriyel otomasyon ve kontrol panoları
• SCADA ve saha haberleşme altyapıları
• Enerji tesisleri, trafo merkezleri ve saha kabinleri
• Fabrika içi omurga bağlantıları ve üretim alanı haberleşmesi
• Ulaşım ve altyapı projelerinde pano içi fiber sonlandırmalar

DIN ray uyumlu 8 LC duplex sonlandırma kutusu, endüstriyel panolarda kompakt yerleşim, düzenli kablo yönetimi ve erişilebilir bakım yapısı arayan projeler için uygun bir çözümdür. Proje gereksinimlerine göre yapılandırılarak Sector Fiber tedarik seçenekleri üzerinden değerlendirilebilir.
