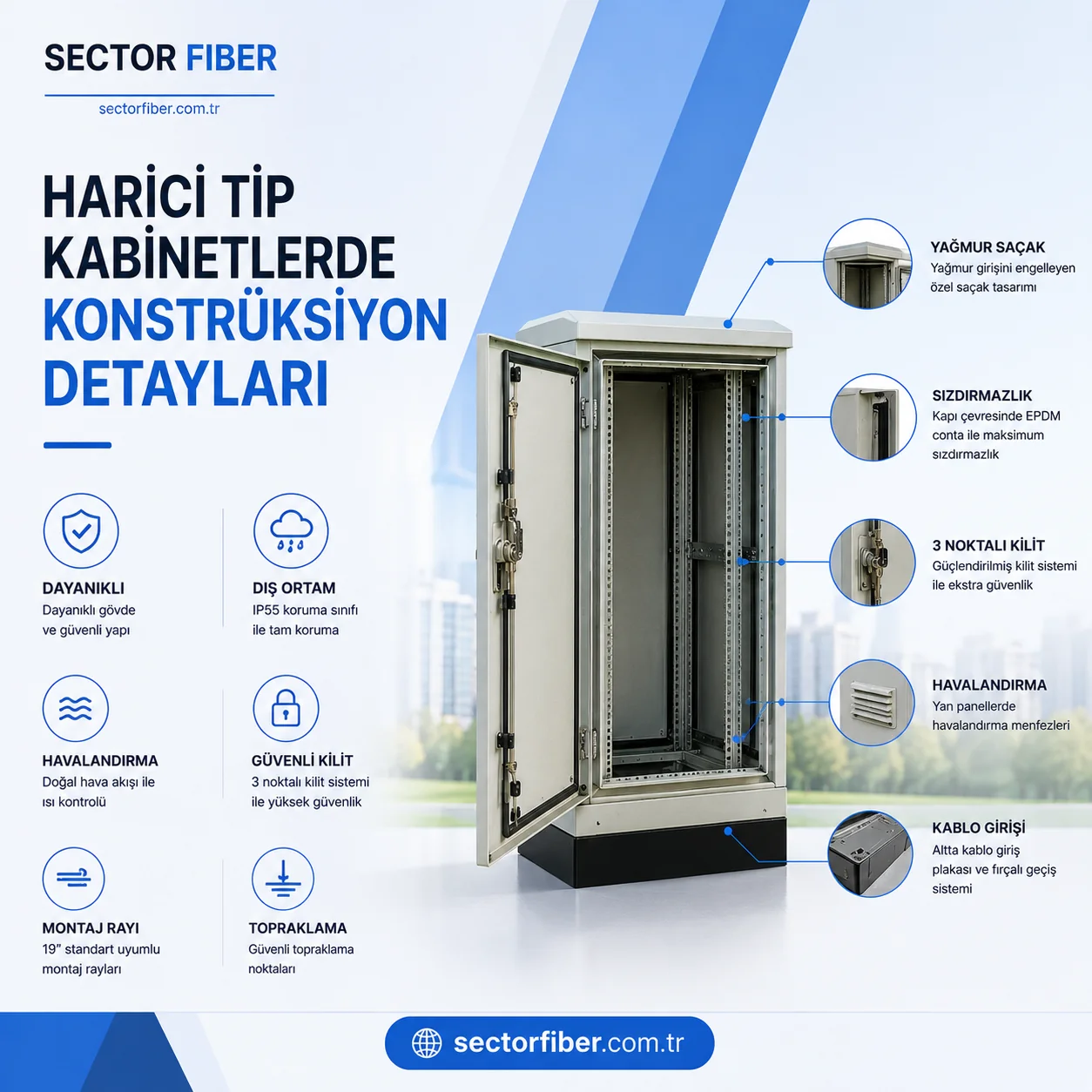

Harici Tip Kabinetlerde Konstrüksiyon Detayları

Standart bir iç ortam kabineti, yağmur, güneş, toz, nem ve sıcaklık değişimleri için tasarlanmaz. Dış ortamda kullanıldığında kısa sürede korozyon, su girişi, yoğuşma ve elektronik cihaz arızaları ortaya çıkabilir.

Bu nedenle harici tip kabinet konstrüksiyonu, yalnızca kalın sacdan oluşan kapalı bir kutu olarak değerlendirilmemelidir. Gövde tasarımı, kapak contası, kablo girişleri, kilit sistemi, havalandırma ve yüzey kaplaması birlikte çalışmalıdır.

Kabinet içerisindeki switch, fiber dönüştürücü, PoE cihazı, güç kaynağı, kamera kayıt ekipmanı veya otomasyon modülü ancak doğru çevresel koruma sağlandığında güvenilir biçimde çalışabilir.

Harici tip kabinet konstrüksiyonu nedir?

Harici kabinet konstrüksiyonu, kabinetin dış ortam etkilerine karşı dayanmasını sağlayan tüm mekanik ve koruyucu yapıyı ifade eder.

Ana gövde, kapak, çatı, taban, montaj plakası, rack profilleri, conta, kablo rakorları ve sabitleme elemanları bu yapının temel parçalarıdır.

İç ortam kabinetlerinde havalandırma ve erişim kolaylığı daha ön plandayken dış ortam modellerinde su ve toz sızdırmazlığı kritik hale gelir.

Kabinetin kapalı görünmesi sızdırmaz olduğu anlamına gelmez. Kapak kenarları, menteşe bölgeleri, fan açıklıkları ve kablo girişleri dış ortam etkilerinin içeri ulaşabileceği zayıf noktalar olabilir.

İyi bir konstrüksiyon, bu noktaların her birini kontrollü biçimde korur.

Gövde malzemesi nasıl seçilmelidir?

Harici kabinetlerde galvanizli sac, paslanmaz çelik, alüminyum veya özel kaplamalı çelik kullanılabilir.

Galvanizli sac kabinetler, çinko kaplama sayesinde standart siyah saca göre daha yüksek korozyon dayanımı sunar. Elektrostatik boya ile birlikte kullanıldığında birçok dış ortam uygulaması için uygun olabilir.

Paslanmaz çelik kabinetler, deniz kenarı, kimyasal tesis, gıda üretimi ve yüksek nemli alanlarda avantaj sağlar. Ancak paslanmaz çeliğin sınıfı kullanım ortamına göre seçilmelidir.

Alüminyum kabinetler hafiflik ve doğal korozyon dayanımı sunar. Direk veya duvar montajında toplam yükün azaltılmasına yardımcı olabilir.

Malzeme seçiminde yalnızca paslanma riski değil, fiziksel darbe, taşıma kapasitesi ve elektromanyetik koruma ihtiyacı da değerlendirilmelidir.

Sac kalınlığı ve büküm yapısı

Harici kabinetlerde sac kalınlığı gövde dayanımını doğrudan etkiler. Ancak yalnızca kalınlık değerine bakmak yeterli değildir.

Sacın köşe ve kenarlarda nasıl büküldüğü, kapak çevresinde kaç kıvrım bulunduğu ve taşıyıcı yüzeylerin nasıl güçlendirildiği önemlidir.

Çok kıvrımlı çerçeve yapısı, hem gövde rijitliğini artırır hem de suyun içeri ilerlemesini zorlaştıran kanallar oluşturabilir.

İnce ve düz sac yüzeyler rüzgâr, darbe veya kapak ağırlığı altında esneyebilir. Bu esneme conta baskısının bozulmasına ve sızdırmazlığın azalmasına neden olabilir.

Rack tipi ağır cihazların yerleştirileceği kabinetlerde iç taşıyıcı profiller dış panelden bağımsız olarak güçlendirilmelidir.

IP koruma sınıfı ne anlama gelir?

Harici kabinetlerde en çok dikkat edilen değerlerden biri IP koruma sınıfıdır.

IP sınıfı, kabinetin katı cisimlere ve suya karşı koruma seviyesini ifade eder. Örneğin IP54, IP55, IP65 ve IP66 gibi sınıflar görülebilir.

İlk rakam toz ve katı cisimlere karşı korumayı, ikinci rakam ise suya karşı dayanımı belirtir.

IP54 kabinet, sınırlı toz girişine ve farklı yönlerden gelen su sıçramalarına karşı koruma sağlayabilir.

IP65 kabinet, toz geçirmez yapı ve su püskürmesine karşı daha yüksek koruma sunar.

IP sınıfı belirli test koşullarına göre verilir. Kabinet sahada delindiğinde, uygun olmayan fan takıldığında veya kablo girişleri açık bırakıldığında üretici tarafından belirtilen koruma seviyesi bozulabilir.

Bu nedenle yalnızca kabinet etiketine değil, son montajın bütünlüğüne de dikkat edilmelidir.

Kapak çerçevesi ve su kanalı

Harici kabinet kapağının gövdeye oturduğu bölüm sızdırmazlığın temel noktalarından biridir.

Kapak çevresinde suyun doğrudan contaya ulaşmasını zorlaştıran yükseltilmiş çerçeve ve drenaj kanalı bulunabilir.

Yağmur suyu kapak üzerinden aşağı akarken bu kanallar yardımıyla gövdenin dışına yönlendirilir.

Tek kıvrımlı düz kapak yapıları, yoğun yağmur ve rüzgâr altında suyun conta hattına daha kolay ulaşmasına neden olabilir.

Kapak çerçevesinin mekanik olarak rijit olması gerekir. Eğilen kapak contaya her noktada eşit baskı yapamaz.

Sızdırmazlık, yalnızca contanın kalitesiyle değil, kapağın bütün çevresinde eşit biçimde kapanmasıyla sağlanır.

Conta yapısı

Harici tip kabinetlerde kapak contası su, toz ve nem girişini azaltan önemli bir bileşendir.

Kauçuk, EPDM, poliüretan köpük veya farklı elastomer malzemeler kullanılabilir.

Contanın kesintisiz olması, köşe birleşimlerinde boşluk bulunmaması ve kapağın kapanmasıyla eşit miktarda sıkışması gerekir.

Çok sert conta kapağın kapanmasını zorlaştırabilir. Çok yumuşak veya düşük kaliteli conta ise zamanla ezilerek eski formuna dönmeyebilir.

Güneş, sıcaklık ve kimyasal etkiler conta malzemesini yaşlandırabilir. Bu nedenle dış ortam dayanımı bulunan ürün tercih edilmelidir.

Bakım sırasında conta yüzeyi kontrol edilmeli, çatlama veya kopma varsa değiştirilmelidir.

Çatı ve yağmurluk konstrüksiyonu

Harici kabinetlerde üst bölümde eğimli çatı veya yağmurluk bulunması suyun gövde üzerinde birikmesini azaltır.

Çatı, kabinet kapağının üstüne taşarak yağmur suyunun kapak birleşimine doğrudan ulaşmasını engelleyebilir.

Yoğun güneş alan bölgelerde çift katmanlı çatı yapısı, güneş ışığının oluşturduğu ısının doğrudan kabinet gövdesine geçmesini azaltabilir.

İki katman arasındaki hava boşluğu doğal ısı yalıtımı sağlar.

Kabinet doğrudan bina saçağı altında olsa bile eğimli üst yapı tercih edilebilir. Rüzgârla taşınan yağmur her zaman yukarıdan dik biçimde gelmez.

Çatı üzerine su birikmemeli ve birleşim noktalarında açık kaynak veya delik bulunmamalıdır.

Kapak menteşeleri

Harici kabinet kapakları iç ortam modellerine göre daha ağır olabilir. Conta baskısı, sac kalınlığı ve güçlendirme parçaları bu ağırlığı artırır.

Menteşelerin kapağı uzun süre sarkmadan taşıyabilmesi gerekir.

Paslanmaya dayanıklı menteşe milleri ve bağlantı elemanları dış ortamda daha güvenli kullanım sağlar.

Menteşeler dışarıdan sökülemeyecek biçimde tasarlanabilir. Böylece yetkisiz erişim riski azaltılır.

Kapak açılma açısının bakım için yeterli olması gerekir. Dar açılan bir kapak, saha personelinin cihazlara erişimini zorlaştırır.

Rüzgârlı alanlarda kapağın kontrolsüz biçimde kapanmasını önleyen durdurucu veya sabitleme mekanizması kullanılabilir.

Kilit sistemi ve fiziksel güvenlik

Harici kabinetler çoğunlukla ortak veya kontrolsüz alanlarda bulunur. Bu nedenle kilit sistemi yalnızca kapağı kapatmak için değil, yetkisiz müdahaleyi önlemek için de önemlidir.

Basit tek noktalı kilitler küçük kabinetlerde yeterli olabilir. Büyük kapaklarda ise çok noktadan kilitleme sistemi daha eşit conta baskısı sağlar.

Üç noktalı kilit sistemi kapağı üstten, ortadan ve alttan gövdeye çeker. Böylece hem fiziksel güvenlik hem de sızdırmazlık artar.

Kilit göbeği dış ortam koşullarına dayanıklı olmalıdır. Yağmur ve toz nedeniyle sıkışmaması için koruyucu kapak kullanılabilir.

Kritik sahalarda anahtarlı kilit yerine özel profil, asma kilit veya elektronik erişim sistemi tercih edilebilir.

Montaj plakası ve iç taşıyıcı sistem

Harici tip kabinetlerde cihazlar rack profillere veya düz montaj plakasına bağlanabilir.

Montaj plakası, güç kaynağı, sigorta, terminal, medya dönüştürücü ve otomasyon elemanlarının vidalanabileceği düz metal yüzeydir.

Plakanın gövdeden sökülebilir olması cihaz montajının dışarıda hazırlanmasını kolaylaştırır.

Rack tipi network cihazları kullanılacaksa standart 19 inç montaj profilleri gerekir. Bu profiller ileri ve geri ayarlanabilir olabilir.

Montaj elemanlarının toplam cihaz ağırlığını güvenle taşıması gerekir.

Ağır cihazlar yalnızca ince arka panele bağlanmamalıdır. Yük ana taşıyıcı gövdeye aktarılmalıdır.

Kablo giriş detayları

Dış ortam kabinetlerinde en sık sızdırmazlık sorunu yaşanan yerlerden biri kablo girişleridir.

Kablolar gövde üzerindeki açık deliklerden doğrudan geçirilmemelidir. Kablo çapına uygun sızdırmaz rakorlar kullanılmalıdır.

Rakor, kablonun çevresini sıkıştırarak su ve toz girişini azaltır. Aynı zamanda kablonun çekme yükünü de belirli ölçüde karşılar.

Birden fazla kablonun tek büyük rakordan geçirilmesi sızdırmazlığı bozabilir. Her kablo veya uygun kablo grubu için doğru rakor tercih edilmelidir.

Kullanılmayan giriş delikleri kör tapa ile kapatılmalıdır.

Kablo girişlerinin mümkünse kabinetin alt bölümünde bulunması su giriş riskini azaltır. Üstten giriş zorunluysa damlalık ve ek sızdırmazlık önlemleri uygulanmalıdır.

Damlalık ve kablo payı

Kabinet dışından gelen kablo, rakora girmeden önce aşağı doğru bir kıvrım yapmalıdır. Bu yapı damlalık olarak adlandırılır.

Kablo üzerinde ilerleyen yağmur suyu, giriş noktasına ulaşmadan önce kıvrımın altından damlar.

Kablonun doğrudan yukarıdan kabinet girişine gelmesi, suyun rakor çevresinde birikmesine neden olabilir.

Bakım işlemleri için yeterli kablo payı bırakılmalıdır. Ancak fazla kablo kabinet içinde sıkışık halkalar halinde tutulmamalıdır.

Fiber optik kablolarda minimum bükülme yarıçapı korunmalıdır. Bakır data kabloları da keskin kenarlardan geçirilmemelidir.

Havalandırma ve sızdırmazlık dengesi

Harici kabinetlerin en zor konstrüksiyon konularından biri havalandırma ile sızdırmazlık arasındaki dengedir.

Kabinet tamamen kapalı olduğunda su ve toza karşı koruma artar. Ancak içerisindeki switch, güç kaynağı ve PoE cihazlarının oluşturduğu sıcaklık dışarı atılamayabilir.

Basit havalandırma delikleri açmak ise IP koruma seviyesini düşürebilir.

Bu nedenle dış ortam kabinetlerinde filtreli fan, labirent tipi menfez, ısı eşanjörü veya klima gibi kontrollü çözümler kullanılabilir.

Fan ve filtre sistemleri dış ortam koruma sınıfına uygun olmalıdır. Standart bilgisayar fanını doğrudan gövdeye takmak profesyonel çözüm değildir.

Isı yükü düşükse doğal konveksiyon yeterli olabilir. Yüksek güçlü PoE switch ve UPS bulunan kabinetlerde aktif soğutma gerekebilir.

Fan ve filtre yerleşimi

Filtreli havalandırma sisteminde serin hava genellikle alt bölümden alınır, sıcak hava üst bölümden dışarı atılır.

Giriş ve çıkış noktalarının birbirine çok yakın olması havanın kabinet içerisindeki cihazların tamamından geçmesini engelleyebilir.

Filtreler tozla dolduğunda hava akışı azalır ve iç sıcaklık yükselir. Bu nedenle bakım yapılabilir konumda olmalıdır.

Fanların termostat kontrollü çalışması gereksiz enerji tüketimini ve toz girişini azaltabilir.

Dış ortam hava sıcaklığı kabinet içerisinden daha yüksekse fanla soğutma yeterli olmaz. Bu durumda klima veya ısı eşanjörü gerekir.

Havalandırma sistemi seçilirken cihazların toplam ısı üretimi ve en yüksek ortam sıcaklığı hesaplanmalıdır.

Yoğuşma riski

Harici kabinetlerde yalnızca dışarıdan gelen su değil, içeride oluşan yoğuşma da önemli bir risktir.

Gündüz ve gece sıcaklık farkları nedeniyle kabinet içerisindeki hava nemi metal yüzeylerde su damlacıklarına dönüşebilir.

Kabinet tamamen sızdırmaz olsa bile içeride bulunan nem yoğuşma oluşturabilir.

Bu sorunu azaltmak için kabin ısıtıcısı, higrostat, havalandırma tapası veya yoğuşma tahliye sistemi kullanılabilir.

Isıtıcı, iç sıcaklığı çiğ noktasının üzerinde tutarak yoğuşmayı azaltır.

Özellikle sahil bölgeleri, yüksek nemli tesisler ve gece-gündüz sıcaklık farkının yüksek olduğu alanlarda bu konu ihmal edilmemelidir.

Su girmeyen kabinetin içeride kendi yağmurunu üretmesi, kötü projelendirmenin sessiz sürprizidir.

Güneş ve sıcaklık etkisi

Doğrudan güneş altında bulunan metal kabinetin iç sıcaklığı dış hava sıcaklığının çok üzerine çıkabilir.

Açık renkli boya güneş enerjisinin bir bölümünü yansıtarak sıcaklık artışını azaltabilir.

Çift cidarlı gövde veya güneş koruyucu çatı kullanılması iç ısı yükünü düşürebilir.

Kabinet mümkünse gün boyu gölge kalan bir noktaya veya koruyucu sundurma altına yerleştirilmelidir.

Cihaz seçimi yapılırken yalnızca oda sıcaklığındaki çalışma değerlerine bakılmamalıdır. Kullanılan switch, güç kaynağı ve diğer ekipmanların geniş sıcaklık aralığına sahip olması gerekebilir.

Standart ofis switchini güneş altındaki kapalı kutuya koymak, cihazın kaderini hızlandırmaktır.

Kış şartları ve düşük sıcaklık

Soğuk iklimlerde düşük sıcaklık da elektronik cihazların çalışmasını etkileyebilir.

Bazı cihazlar sıfırın altındaki sıcaklıklarda açılmayabilir veya kararsız çalışabilir.

Kabinet içerisine termostat kontrollü ısıtıcı yerleştirilerek minimum çalışma sıcaklığı korunabilir.

Isıtıcı çevresinde kablo veya yanıcı malzeme bulunmamalıdır. Isı dağılımı cihazlara zarar vermeyecek şekilde planlanmalıdır.

Kapak ve kilit sistemlerinde donma riski varsa dış ortam şartlarına uygun parçalar kullanılmalıdır.

Kabinetin alt bölümünde su birikmesine izin verilmemeli, buzlanma nedeniyle tahliye yolları kapanmamalıdır.

Boya ve yüzey koruması

Harici kabinetlerde boya yalnızca estetik amaçlı değildir. Metal yüzeyi korozyona karşı koruyan temel katmanlardan biridir.

Elektrostatik toz boya öncesinde yüzey temizliği, fosfatlama veya uygun kimyasal hazırlık yapılmalıdır.

Kesim kenarları, kaynak noktaları ve köşe bölgeleri boya açısından zayıf kalmamalıdır.

Dış ortam için UV dayanımı bulunan boya tercih edilmelidir. Güneş ışığına dayanıklı olmayan kaplama zamanla tebeşirlenebilir, solabilir ve çatlayabilir.

Deniz kenarı veya kimyasal buhar bulunan alanlarda standart boya sistemi yetersiz kalabilir. Ek koruyucu kaplama veya paslanmaz malzeme gerekebilir.

Montaj sırasında açılan deliklerin çıplak metal yüzeyleri uygun şekilde korunmalıdır.

Taban, ayak ve kaide yapısı

Harici kabinetler duvara, direğe veya zemindeki kaideye monte edilebilir.

Zemin tipi modellerde kabinetin doğrudan toprak veya beton yüzeye oturtulması her zaman doğru değildir.

Yükseltilmiş kaide, yağmur suyu ve yüzey birikintilerinin kabinet tabanına ulaşmasını azaltır.

Kaide içerisinde kablo geçişleri için kontrollü kanallar bırakılabilir.

Kabinet kaideye cıvatalarla sabitlenmeli ve rüzgâr yüküne karşı güvenli olmalıdır.

Açık sahada kullanılan yüksek ve geniş kabinetler, güçlü rüzgârda önemli mekanik kuvvetlere maruz kalabilir.

Taban konstrüksiyonu yalnızca cihaz ağırlığını değil, rüzgâr ve kapak açılma yüklerini de taşımalıdır.

Duvar ve direk montajı

Küçük harici kabinetler bina duvarına veya kamera direğine monte edilebilir.

Duvar montajında kullanılan braketler kabinetin dolu ağırlığına uygun olmalıdır.

Bağlantı elemanları galvanizli veya paslanmaz özellikte seçilmelidir. Standart iç ortam vidaları kısa sürede paslanabilir.

Direk montajında özel kelepçe ve arka destek plakaları kullanılmalıdır. Kabinetin direk çevresinde dönmemesi ve rüzgârda titreşim yapmaması gerekir.

Montaj yüksekliği bakım erişimini zorlaştırmamalı ancak yetkisiz müdahaleyi de azaltmalıdır.

Kabinetin kapağı açıldığında direğe, duvara veya yakındaki ekipmana çarpmamalıdır.

Topraklama ve yıldırım koruması

Metal harici kabinet gövdesi uygun şekilde topraklanmalıdır.

Kapak, gövde ve sökülebilir metal parçalar arasında topraklama devamlılığı sağlanmalıdır.

Dış ortamdan gelen enerji ve data hatlarında aşırı gerilim riski bulunabilir. Uygun parafudr ve hat koruma cihazları kullanılmalıdır.

Bakır Ethernet kabloları farklı binalar veya uzak direkler arasında kullanıldığında yıldırım ve toprak potansiyeli riski artar.

Bu tür uzun bağlantılarda fiber optik kablo tercih edilmesi elektriksel izolasyon sağlar.

Topraklama bağlantıları boya üzerinden değil, hazırlanmış metal temas noktalarından yapılmalıdır.

Topraklama direnci ve sürekliliği ölçülmeden yalnızca kablo bağlanmış olması yeterli kabul edilmemelidir.

İç düzen ve cihaz yerleşimi

Harici kabinet içerisinde cihazlar hava akışını engellemeyecek şekilde yerleştirilmelidir.

Güç ekipmanları, sigorta ve terminal blokları data cihazlarından düzenli biçimde ayrılmalıdır.

Ağır UPS ve aküler alt bölüme yerleştirilmelidir.

Fiber sonlandırma kutuları, patch cordların bükülmeyeceği ve bakım yapılabilecek bir konumda bulunmalıdır.

Kablo kanalları kullanılarak enerji ve data hatları ayrılabilir.

Kabinet içerisinde yeterli çalışma payı bırakılmalıdır. Tüm boşluğun cihazlarla doldurulması sıcaklık ve bakım sorunları oluşturur.

Her cihaz ve kablo açık şekilde etiketlenmelidir.

Harici kabinetlerde bakım

Dış ortam kabinetleri düzenli kontrol gerektirir.

Kapak contası, rakorlar, kilit, menteşe ve boya yüzeyi belirli aralıklarla incelenmelidir.

Fan filtreleri temizlenmeli veya değiştirilmelidir. Termostat, ısıtıcı ve klima sistemlerinin çalışması test edilmelidir.

Kabinet tabanında su, böcek veya yoğun toz birikimi bulunup bulunmadığı kontrol edilmelidir.

Kablo rakorlarının zamanla gevşemesi su girişine neden olabilir.

Pas başlangıcı görülen bölgeler büyümeden müdahale edilmelidir.

Bakımı yapılmayan harici kabinet dışarıdan sağlam görünürken içeride sıcaklık, nem veya korozyon nedeniyle cihazları yavaşça tüketebilir.

Doğru harici kabinet nasıl seçilir?

İlk olarak kabinetin kurulacağı ortam ve maruz kalacağı koşullar belirlenmelidir.

Yağmur, güneş, toz, tuzlu hava, kimyasal buhar, darbe ve sıcaklık aralığı değerlendirilmelidir.

Gerekli IP koruma sınıfı proje şartlarına göre seçilmelidir.

Kabinet boyutu, cihazların fiziksel ölçüleri ve gelecekteki genişleme ihtiyacını karşılamalıdır.

Fan, klima veya ısıtıcı ihtiyacı cihazların ısı yüküne göre hesaplanmalıdır.

Kablo girişleri, rakor sayısı, montaj plakası ve rack profil düzeni uygulamaya uygun olmalıdır.

Gövde malzemesi ve yüzey kaplaması çevresel şartlara dayanmalıdır.

Montaj şekli, toplam ağırlık ve rüzgâr yükü birlikte değerlendirilmelidir.

Harici tip kabinetlerde konstrüksiyon kalitesi; cihazların yağmurdan korunmasının ötesinde, sıcaklık, nem, toz, fiziksel darbe ve yetkisiz erişime karşı bütüncül koruma sağlar. Sağlam gövde, doğru conta, sızdırmaz kablo girişleri, kontrollü havalandırma ve uygun topraklama bir araya geldiğinde güvenilir bir dış ortam kabinet altyapısı oluşur. Projeye göre seçilen ve düzenli bakımı yapılan harici kabinet, saha network ve güvenlik cihazlarının zorlu çevre şartlarında uzun yıllar kararlı biçimde çalışmasını destekler.
