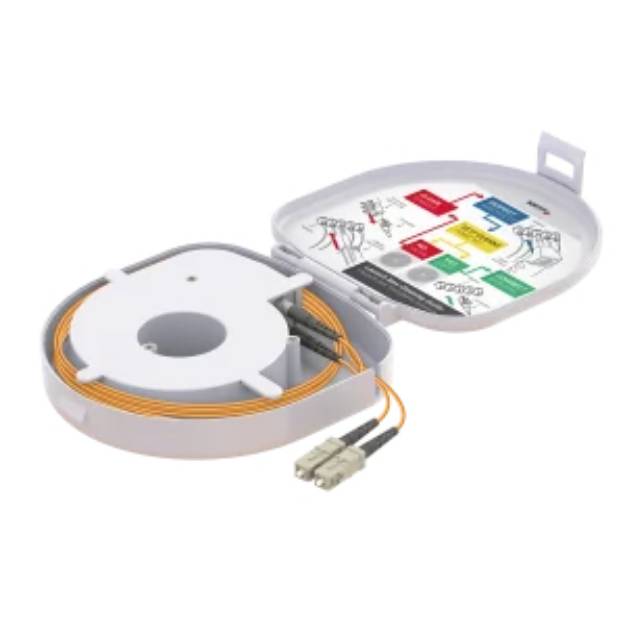

 Kısa Mesafe Multimode Ölçümlerde Başlangıcı Okunur Hale Getiren: Doğrudan Tip OTDR Launch Box (OM1, SC/UPC–SC/UPC, 150 m)

• Multimode OTDR testlerinde ilk konektör/ilk olay bölgesindeki dead zone etkisini azaltmaya yardımcı launch box
• Fiber tipi: Multi Mode OM1 (G651); bina içi ve eski nesil multimode hatlarda yaygın kullanım
• Konektörler: SC/UPC – SC/UPC; SC arayüzlü bağlantılarda pratik uyum
• Uzunluk: 150 metre; başlangıç olaylarının daha net ayrışmasına destek olur
• Doğrudan tip bağlantı mantığıyla hızlı kurulum, daha az adaptör ve daha düzenli test akışı

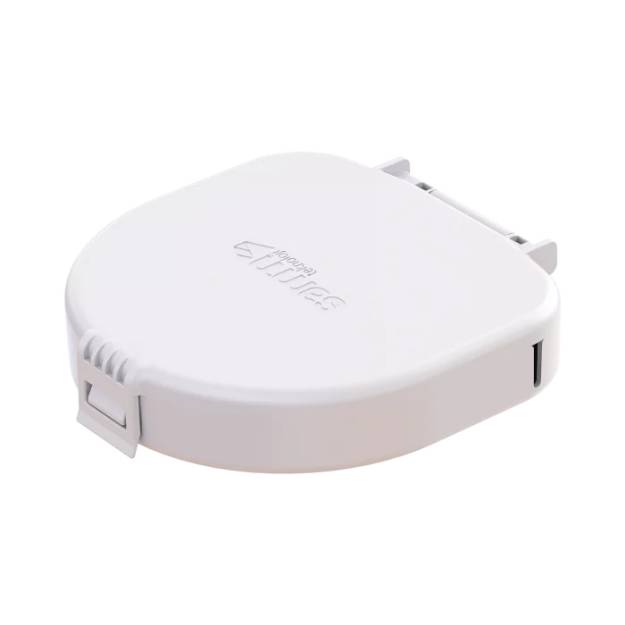

• Taşınabilir yapı; devreye alma, bakım ve kabul testlerinde ölçüm standardı sağlar

Multimode hatlarda OTDR ölçümünün zor tarafı, olayların birbirine çok yakın olmasıdır. Özellikle bina içi omurgalarda patch panel çıkışı, ilk konektör, ilk ek gibi noktalar kısa mesafede arka arkaya gelir ve OTDR’ın başlangıçtaki ölü bölge etkisi bu olayları net okumayı zorlaştırır. Launch box, OTDR ile ölçülecek hat arasına kontrollü bir mesafe ekleyerek başlangıç bölümünü “açar”. Böylece ilk olaylar daha okunur hale gelir, raporlar daha temiz çıkar ve “ilk bağlantı kaybı kaç?” gibi kritik sorular daha net cevaplanır.

150 metre uzunluk, multimode için genelde ideal bir denge sağlar. Çok kısa launch kablolar ölü bölgeyi yeterince açmayabilir; çok uzun launch kablolar ise kısa hatlarda gereksiz hacim ve kablo yönetimi yükü oluşturur. 150 m, OTDR izinin oturması için yeterli tamponu vererek başlangıç olaylarını daha stabil bölgede görmenize yardımcı olur. Bu da özellikle kabul testlerinde avantajdır: ilk konektör kaybı, refleksiyon davranışı ve başlangıçtaki olay listesi daha sağlıklı yorumlanır.

Fiber tipi olarak OM1 (G651) seçimi, OM1 hatların bulunduğu yapılarda “aynı sınıf fiberle ölçüm” disiplinini korumaya yardımcı olur. OM1; eski bina omurgalarında, kampüs içi bağlantılarda veya mevcut altyapıların devam ettiği projelerde hâlâ karşınıza çıkabilir. Launch kablonun OM1 olması, multimode ölçümlerde fiber türü uyumluluğunu korur ve farklı fiber sınıflarını karıştırmaktan kaynaklanabilecek gereksiz sapmaları azaltmaya yardımcı olur. Multimode ölçümlerde küçük sapmaların bile raporda büyük görünebildiğini düşünürsek, bu uyum pratikte önemlidir.

Konektör tarafında SC/UPC–SC/UPC seçimi, sahada SC arayüzlerin kullanıldığı panel ve geçişlerde doğrudan uyumluluk sağlar. Burada temizlik disiplinini atlamamak gerekir: multimode hatlarda kirli konektör, kaybı bir anda yükseltir ve OTDR grafiğini yanıltır. Launch box’ı bağlamadan önce her iki ucu da temizlemek, doğru ölçümün en kısa yoludur.

“Doğrudan tip” kullanım mantığı, sahada kurulumu hızlandırır ve adaptör sayısını azaltır. Daha az ara bağlantı; daha az ek kayıp kaynağı ve daha az kullanıcı hatası demektir. Çok sayıda hat ölçülen projelerde bu basit pratiklik, gün sonunda ciddi zaman kazandırır. Ayrıca taşınabilir yapı sayesinde launch box, ölçüm setinizin standart parçası haline gelir; bakımda da kabul testinde de aynı disiplinle kullanılır.

Kullanım alanları:

• OM1 multimode bina içi omurga hatlarda OTDR ölçümü ve kabul testleri
• Patch panel/ODF başlangıcındaki olayların daha net okunması
• Kısa mesafeli multimode hatlarda kalite ve arıza analizi
• Bakım sonrası ölçümlerde başlangıç kaybını karşılaştırmalı kontrol

OM1 SC/UPC–SC/UPC 150 m doğrudan tip launch box, multimode ölçümlerde başlangıç olaylarını daha okunur hale getirerek daha doğru yorum ve raporlama yapılmasına yardımcı olur. Uyumlu konnektör ve uzunluk seçenekleriyle, Sector Fiber tedarik alternatifleri kapsamında değerlendirilebilir.
