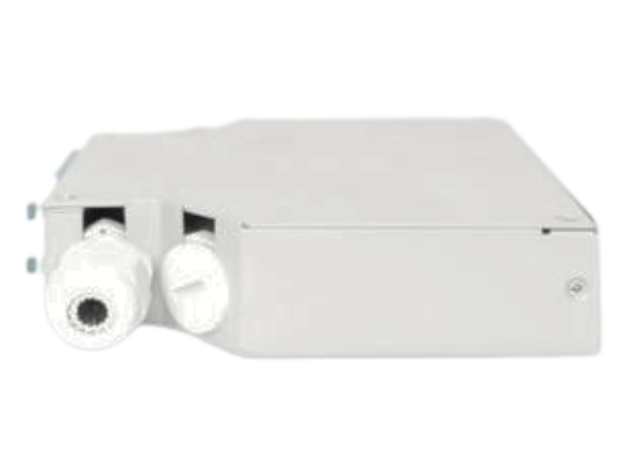

DIN Ray Sonlandırma Kutusu 6 SC Duplex

DIN Ray Sonlandırma Kutusu 6 SC Duplex

DIN Ray Uyumlu 6 SC Duplex Fiber Sonlandırma Kutusu ile Düzenli Pano Yerleşimi

• DIN ray (TS-35) montajına uygun ray tipi kompakt tasarım
• 6 adet SC duplex port (toplam 12 fiber sonlandırma kapasitesi)
• SC arayüz ile sağlam, stabil ve saha koşullarına uygun bağlantı
• Pano içinde düzenli kablo yönlendirme ve sabitleme için optimize iç yerleşim
• Pigtail ve splice (ek) uygulamalarına uygun yapı
• Etiketleme ve hat takibini kolaylaştıran port dizilimi
• Bakım ve müdahalede hızlı erişim sağlayan pratik kapak ve iç düzen

Endüstriyel panolarda fiber optik sonlandırma yapılırken, kapasite kadar önemli bir konu daha vardır: düzenin korunması. Kontrol panoları ve saha kabinlerinde ekipman sayısı artarken, kablo trafiği de hızla yoğunlaşır. Bu noktada sonlandırma kutusunun DIN ray standardına uygun şekilde konumlanması, hem montajı hızlandırır hem de pano içi yerleşimi disipline eder. DIN ray (TS-35) uyumlu 6 SC duplex fiber sonlandırma kutusu, kompakt gövdede 12 fiber kapasitesi sunarak endüstriyel uygulamalar için dengeli bir çözüm oluşturur.

Bu model, 6 adet SC duplex port üzerinden toplam 12 fiber sonlandırma kapasitesi sağlar. Duplex yapı, aynı port üzerinden iki fiber hattın yönetilmesine imkân tanır; bu da pano içinde alan verimliliği ve daha kontrollü bağlantı yoğunluğu anlamına gelir. SC konnektörler, fiziksel olarak sağlam yapısı ve saha uygulamalarında sık tercih edilmesiyle öne çıkar. Port ve adaptör yapısının IEC 61754 standardında tanımlanan konnektör arayüzleri ile uyumlu olması, farklı patch cord ve pigtail seçenekleriyle sorunsuz entegrasyonu destekler.

DIN ray montaj, endüstriyel panolarda standart yerleşim hattı oluşturduğu için önemlidir. TS-35 ray üzerine oturan ekipmanlar, pano içinde hızlı konumlandırılır ve gerektiğinde revize edilebilir. Bu sonlandırma kutusu da DIN ray üzerinde kolayca yerini alarak montaj süresini kısaltır. Ayrıca pano genişletme çalışmalarında yan yana yeni modüller eklenmesi veya konum değişikliği yapılması daha yönetilebilir hale gelir. Bu esneklik, uzun vadeli pano planlamasında önemli bir avantajdır.

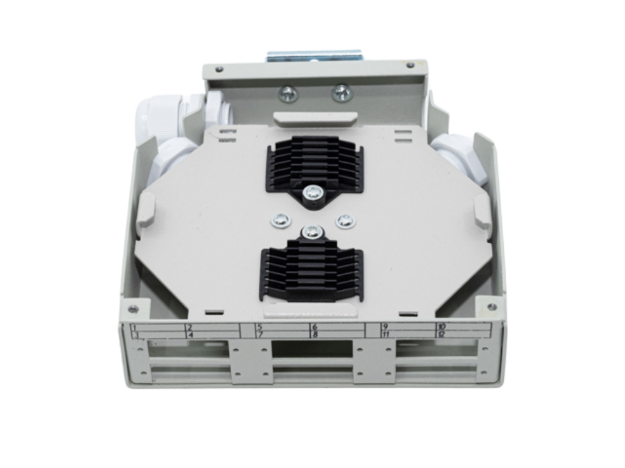

Kutu içi kablo yönetimi, fiber performansını doğrudan etkileyen kritik bir başlıktır. Fiberlerin kontrolsüz bükülmesi veya sıkışması, özellikle sonlandırma bölgelerinde zayıflama ve bağlantı dalgalanması oluşturabilir. Bu nedenle yönlendirme alanlarının minimum bükülme yarıçapını desteklemesi önemlidir. Uygun yönlendirme ile ITU-T G.652 ve G.657 fiber tiplerinde bükülmeye bağlı kayıpların azaltılmasına katkı sağlanır. Splice (ek) uygulamaları için ayrılan alanlar ve pigtail düzeni, ek noktalarının düzenli tutulmasına yardımcı olur; bakım sırasında fiberlerin karışmasını ve gereksiz sök-tak işlemlerini azaltır.

Raylı tasarımın pratik faydaları özellikle operasyon tarafında hissedilir. Port dizilimi etiketlemeye elverişli olduğunda hat takibi kolaylaşır; arıza durumunda doğru porta hızlı erişim sağlanır. Bu da müdahale süresini kısaltır ve sistemin geri dönüş hızını artırır. Pano içinde “temiz” bir sonlandırma düzeni, yalnızca estetik değil; sürdürülebilir bakım ve süreklilik açısından operasyonel bir gerekliliktir.

Kullanım alanları:

• Endüstriyel otomasyon ve kontrol panoları
• SCADA ve saha haberleşme altyapıları
• Enerji tesisleri, trafo merkezleri ve saha kabinleri
• Fabrika içi omurga bağlantıları ve üretim alanı haberleşmesi
• Ulaşım ve altyapı projelerinde pano içi fiber sonlandırmalar

DIN ray uyumlu 6 SC duplex sonlandırma kutusu; kompakt yerleşim, düzenli kablo yönetimi ve erişilebilir bakım yapısı ile endüstriyel projelerde güvenilir bir sonlandırma altyapısı kurmak isteyenler için uygun bir seçenektir. Proje gereksiniminize göre yapılandırılarak Sector Fiber tedarik kanalları üzerinden temin edilebilir.
