EXFO SM 730C SM2 OTDR Fiber Test Cihazı

EXFO SM 730C SM2 OTDR Fiber Test Cihazı

Canlı Hat Ölçümü Destekli, Tablet Formunda Single Mode OTDR

• EXFO MAX-730C SM2: Single Mode OTDR, Live (canlı fiber) ölçüm senaryolarına uygun
• 39 dB dinamik menzil ile FTTx/PON ve saha devreye alma işlerinde güçlü performans
• Dalga boyları: 1310 / 1550 / 1625 nm (1625 nm genelde live/maintenance senaryolarında tercih edilir)
• Single Mode ölçüm mesafesi: yaklaşık 120 km (saha koşulu ve hat kaybına bağlı)

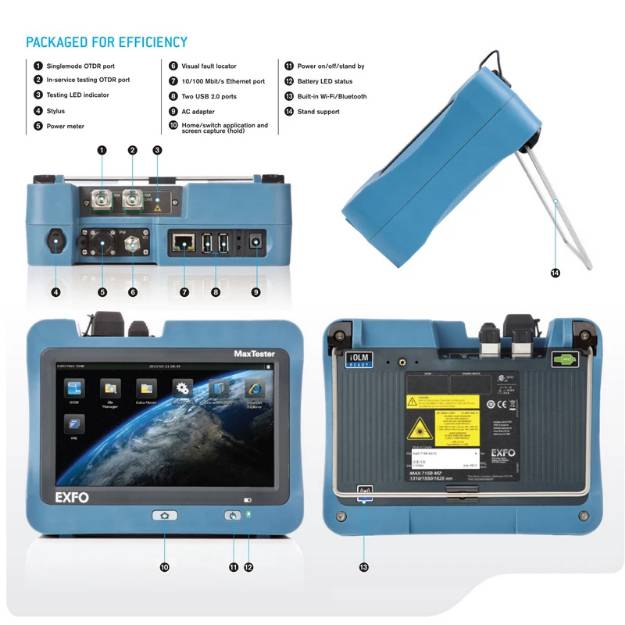

• 7” dış ortam kullanımına uygun dokunmatik ekran + tablet benzeri hafif/sağlam tasarım
• Darbe genişliği: 3 – 20.000 ns aralığı ile kısa/uzun hatlarda esnek ölçüm kurgusu
• 2 GB dahili depolama; Türkçe/İngilizce arayüz desteği

Saha testinde OTDR’ın değeri, sadece “iz” (trace) çizmesinde değil; doğru yerde doğru dalga boyunu seçip, işi hızlandıracak bir kullanım deneyimi sunmasında ortaya çıkar. EXFO MAX-730C SM2, tablet formuna yakın taşınabilir yaklaşımı ve 7 inç dış ortam uyumlu ekranıyla, yoğun saha temposunda hızlı ölçüm almak isteyen ekipler için konumlanır. Özellikle FTTx/PON gibi erişim ağlarında ve veri merkezi bağlantılarında; kısa-orta mesafe hatlarda hızlı doğrulama, devreye alma ve bakım süreçlerini destekleyen bir profil sunar.

Bu modelin öne çıkan başlığı SM2 + LIVE senaryosu. Canlı fiber üzerinde ölçüm ihtiyacı, özellikle bakım ekiplerinde ve kesinti yaratmadan arıza analizi yapılmak istendiğinde gündeme gelir. Bu noktada 1625 nm dalga boyunun cihazda bulunması önemli bir detaydır; çünkü 1625 nm, bakım/izleme amaçlı kullanımda sık tercih edilen bir banttır. 1310 ve 1550 nm ise kurulum ve kabul testlerinde klasik ölçüm bantlarıdır. Kısacası cihaz, “kurulum” ile “bakım” senaryolarını aynı gövdede yönetmeye uygun bir dalga boyu seti sunar.

39 dB dinamik menzil, tek mod ölçümde okunabilirliğin ve olay ayrımının temelini belirleyen parametrelerden biridir. Bu değer, özellikle splitter’lı PON yapılarında veya yüksek ek/konektör sayısına sahip erişim hatlarında daha net analiz için avantaj sağlar. Üretici tarafında yaklaşık 120 km ölçüm mesafesi bilgisi verilmiş; sahada gerçek mesafe hat kaybı, ek sayısı, konektör yansımaları ve seçilen darbe genişliği gibi faktörlerle şekillenir. Burada önemli olan, cihazın darbe genişliği aralığının (3–20.000 ns) geniş olmasıdır: kısa mesafede olayları daha iyi ayırmak için kısa darbe, uzun mesafede daha fazla enerji göndermek için uzun darbe kullanılarak ölçüm optimize edilebilir.

Kullanım deneyimi tarafında 7” dış ortam uyumlu dokunmatik ekran, sahada işin seyrini değiştirir. Güneş altında ekran okunabilirliği, menülerin hızlı erişilebilirliği ve raporlamaya giden yolun kısa olması; OTDR’ı “kullanılan cihaz” yapar. Yoksa en iyi cihaz bile çantada kalır. MAX-730C’nin tablet esintili tasarım vurgusu, taşınabilirlik ve kullanıcı deneyimine yatırım yapıldığını gösterir.

Depolama tarafında 2 GB dahili alan, sahada bir süre ölçümleri cihaz üzerinde tutmak için yeterli bir tampon sağlar. Türkçe ve İngilizce dil desteği, ekip içinde farklı seviyedeki kullanıcıların cihazı daha hızlı benimsemesini kolaylaştırır. Özellikle taşeron ekiplerle çalışan yapılarda arayüz dilinin anlaşılır olması, ölçüm hatalarını azaltan küçük ama etkili bir detaydır.

Kullanım alanları (tipik):

• FTTx/PON devreye alma, kabul testi ve bakım operasyonları
• Single Mode hatlarda arıza noktası tespiti ve olay analizi
• Veri merkezi bağlantılarında hızlı doğrulama ve link kalitesi kontrolü
• Canlı hatlarda kesintisiz bakım/izleme senaryoları (uygun prosedürle)

EXFO MAX-730C SM2, canlı fiber senaryosunu destekleyen dalga boyu seti, 39 dB dinamik menzili ve saha odaklı ekran/tasarımıyla; erişim şebekelerinde hızlı ve standart ölçüm almak isteyen ekipler için güçlü bir OTDR seçeneğidir. Proje ihtiyacına uygun konfigürasyonla, Sector Fiber tedarik alternatifleri üzerinden değerlendirilebilir.
