SM ve MM Hatları Tek Platformda Ölçen QUAD OTDR Çözümü

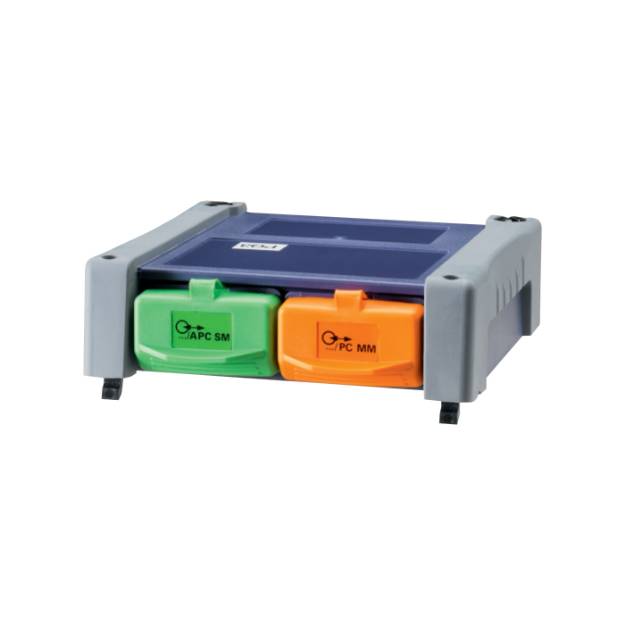

• VIAVI MTS-2000 4146 QUAD OTDR: Single Mode + Multimode ölçüm desteği
• SM dalga boyları: 1310 / 1550 nm — MM dalga boyları: 850 / 1300 nm
• Test mesafesi: SM’de 160 km’ye kadar, MM’de 10 km’ye kadar (senaryo ve dinamik aralığa bağlı)
• 7” renkli dokunmatik ekran ile hızlı saha kullanımı
• Kayıp, zayıflama ve refleksiyon ölçümü + yerel/uzak uç test modları
• Sonuçların PDF / Excel formatlarında raporlanabilmesi
• Ethernet / USB / Wi-Fi bağlantı seçenekleriyle veri aktarımı ve iş akışı entegrasyonu
• Saha kullanımına uygun kompakt ve dayanıklı gövde yaklaşımı

Fiber hat testinde en can sıkıcı şey şudur: “SM için başka cihaz, MM için başka cihaz.” Hele bir de sahada aynı gün hem omurga (SM) hem bina içi omurga/backbone veya kısa mesafe (MM) işi varsa, ekipman çantası büyür; süreç uzar; hata riski artar. VIAVI MTS-2000 4146 QUAD OTDR tam bu noktaya oynar: tek platformda hem SM hem MM ölçüm yaparak saha test akışını sadeleştirir ve standardize eder.

QUAD yapının pratik karşılığı, SM tarafında 1310/1550 nm, MM tarafında 850/1300 nm dalga boylarını tek cihazda sunmasıdır. Bu kombinasyon, erişim/metro şebekelerden kampüs ve bina içi hatlara kadar geniş bir kullanım alanını kapsar. SM’de 160 km’ye kadar test mesafesi desteği; omurga ve uzun mesafe hatlarında arıza noktası tespiti için güçlü bir alan açar. MM’de 10 km’ye kadar ölçüm; daha çok bina içi, kampüs ve kısa mesafe ağ topolojilerinde pratik sonuç verir. Tabii burada “mesafe” tek başına anlamlı değildir; hat zayıflaması, ek sayısı, konektör kalitesi ve kullanılan dalga boyu gibi faktörler gerçek sahadaki okunabilirliği belirler. Bu cihazın iddiası, o okunabilirliği yüksek hassasiyetli kayıp/zayıflama/refleksiyon ölçümüyle daha güvenilir hale getirmektir.

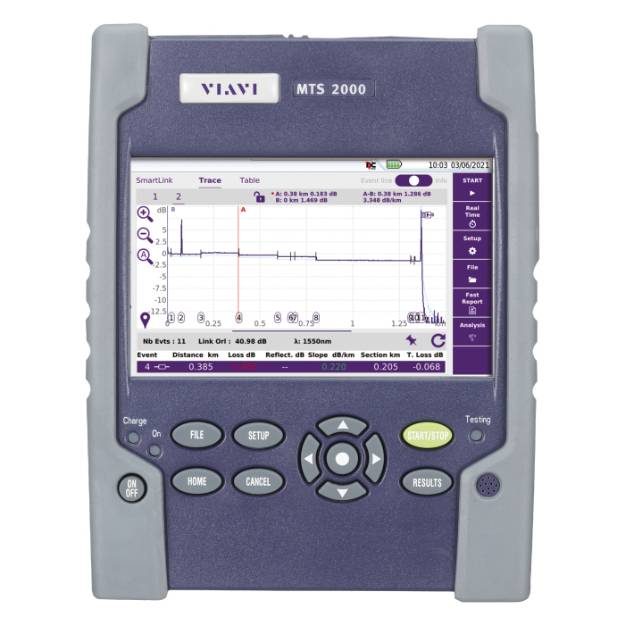

Saha tarafında kullanım kolaylığı, test cihazının kaderini belirler. 7 inçlik renkli dokunmatik ekran, grafikleri hızlı okumayı ve ölçüm menülerinde pratik ilerlemeyi sağlar. OTDR grafiğinde en çok aranan şey; olay listesini net görmek, refleksiyon/ek kaybı gibi kritik noktaları hızlı yakalamak ve ölçümü tekrarlamadan doğru sonuca ulaşmaktır. VIAVI MTS-2000’in kullanıcı dostu arayüz yaklaşımı, “OTDR’ı bilen” kişiye bağımlılığı azaltıp ekip içinde standardizasyonu destekler.

Test modlarının çeşitliliği de önemli bir konu. Varlık testi, zayıflama testi, yerel ve uzak uç testleri ve dinamik aralık odaklı ölçümler; sahada “tek ölçümle her şeyi çıkarayım” ihtiyacına cevap verir. Özellikle devreye alma ve kabul testlerinde aynı hat üzerinde farklı senaryoları hızlıca çalıştırmak gerekir. Bu noktada cihazın raporlama tarafı (PDF ve Excel çıktıları) işleri ciddi biçimde kolaylaştırır: ölçümü yaptıktan sonra sonuçları hızlıca kaydetmek ve müşteriye/merkeze standart formatta iletmek, operasyonu hızlandırır ve tartışmayı azaltır. “Grafik burada, değerler burada” dediğin an konu kapanır.

Bağlantı seçenekleri (Ethernet, USB, Wi-Fi) saha ile ofis arasındaki köprüyü kurar. Özellikle büyük ekiplerde test sonuçlarının merkezi bir havuzda toplanması, raporların hızlı paylaşılması ve arşivlenmesi; kalite süreçlerini daha disiplinli hale getirir. Dayanıklı ve taşınabilir gövde yaklaşımı da işin “sahaya çıkma” kısmında önemlidir; çünkü OTDR’lar genelde laboratuvarda değil, şantiyede ve saha kabinlerinin yanında çalışır.

Kullanım alanları (tipik):

• Metro/erişim şebekelerinde SM hat ölçümü ve arıza tespiti
• Kampüs ve bina içi altyapılarda MM hat doğrulama
• Devreye alma, kabul testleri ve bakım/arıza operasyonları
• Kayıp, zayıflama, refleksiyon ve olay noktası analizi gereken tüm fiber projeler

VIAVI MTS-2000 4146 QUAD OTDR; SM ve MM hatları tek platformda ölçmek isteyen ekipler için saha çantasını hafifleten, test akışını standartlaştıran ve raporlama tarafını güçlendiren bir çözümdür. Proje kapsamına uygun konfigürasyon ve aksesuar planlamasıyla, Sector Fiber tedarik seçenekleri üzerinden değerlendirilebilir.
