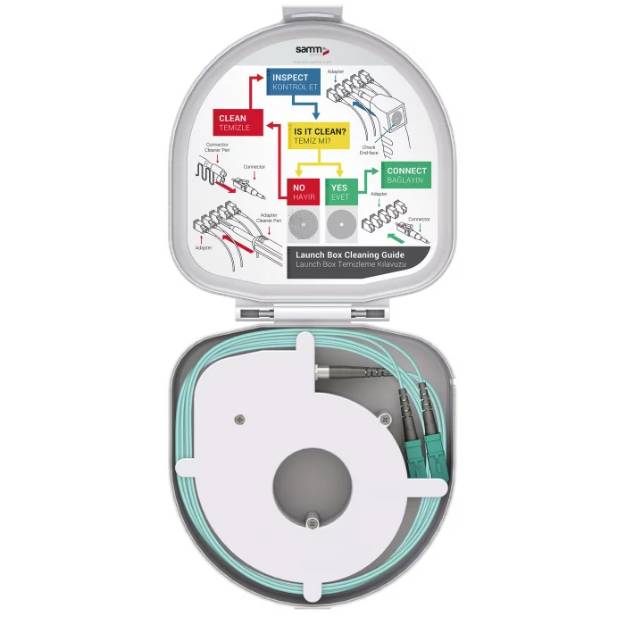

Multimode OTDR Ölçümlerinde Başlangıcı Açan Çözüm: SAMM Doğrudan Tip Launch Box (OM3, SC/UPC–SC/UPC, 150 m)

• Multimode OTDR testlerinde ilk konektör/ilk ek bölgesinde oluşan dead zone etkisini azaltmaya yardımcı launch box
• Fiber tipi: Multi Mode OM3 (G651.OM3); kısa mesafe omurga ve veri merkezi hatlarıyla uyumlu yapı
• Konektörler: SC/UPC – SC/UPC; yaygın SC arayüzlerde pratik kullanım
• Uzunluk: 150 metre; multimode hatlarda başlangıç olaylarını daha okunur hale getirmeyi hedefler
• Doğrudan tip bağlantı ile hızlı kurulum, daha az adaptör ve daha düzenli test akışı
• Taşınabilir gövde; devreye alma, bakım ve kabul testlerinde ölçüm standardı sağlar
• Paket içeriği: launch box + bağlantı kabloları (set içeriğine göre)

Multimode hatlarda OTDR ile ölçüm yapmak, single mode’a göre daha “ince ayar” ister. Çünkü hatlar genelde kısa mesafelidir ve olaylar birbirine yakındır; ilk konektör, ilk patch panel veya ilk ek gibi kritik noktalar OTDR’ın ölü bölgesine daha kolay girer. Launch box’ın görevi, OTDR ile ölçülecek hat arasına kontrollü bir mesafe koyarak bu ilk olayları okunur hale getirmektir. SAMM doğrudan tip OM3 launch box (150 m), özellikle veri merkezi ve kampüs içi kısa omurga bağlantılarında ölçümün başlangıç bölümünü daha güvenilir yorumlamaya yardımcı olur.

150 metre uzunluk, multimode senaryolarda doğru seçilmiş bir “çalışma mesafesi”dir. Çok uzun launch kablo, kısa hatlarda gereksiz hacim ve yönetim yükü yaratır; çok kısa launch kablo ise ölü bölgeyi yeterince açmaz. 150 m, başlangıç olaylarını OTDR izinin oturduğu bir alana taşımayı hedeflerken, saha çantasında yönetilebilir bir uzunlukta kalır. Bu sayede ilk konektör kaybını ve başlangıç refleksiyonlarını daha net görür, raporlamayı daha temiz yaparsınız.

Fiber tipi olarak OM3 (G651.OM3), multimode altyapılarda yaygın kullanılan bir sınıftır. OM3 özellikle 850 nm tarafında yüksek bant genişliği sunan veri merkezi bağlantılarında sık görülür. Launch kablonun OM3 olması, multimode OTDR ölçümlerinde fiber tipi uyumunu korumaya yardımcı olur; bu da ölçüm tutarlılığı açısından önemlidir. Multimode ölçümlerde “aynı sınıfta fiberle ölçüm” alışkanlığı, sapmaları azaltır ve karşılaştırmayı kolaylaştırır.

Konektörlerin SC/UPC–SC/UPC olması, SC arayüzün kullanıldığı panel ve saha senaryolarında pratiklik sağlar. UPC yüzeylerde temizlik disiplini özellikle kritiktir; multimode hatlarda kirli konektör, kayıp değerini bir anda yükseltebilir ve olayları olduğundan kötü gösterebilir. Launch box kullanırken en iyi rutin değişmez: ölçümden önce her iki ucu temizle, sonra bağla, sonra ölç. Konektör temizliği ihmal edilirse, launch box “ölçümü düzeltmek” yerine sapmayı daha görünür hale getirir.

“Doğrudan tip” kullanım mantığı da sahada fark yaratır. Adaptör sayısı azaldıkça ek kayıp kaynakları azalır, bağlantı hataları düşer ve kurulum hızlanır. Çok sayıda hat ölçülen işlerde bu küçük pratiklik, gün sonunda ciddi zaman kazancı olur. Ayrıca taşınabilir yapı, launch box’ı ölçüm setinin standardı haline getirir: kabul testinde de, bakımda da aynı disiplinle kullanılır.

Kullanım alanları:

• Veri merkezi ve kampüs içi OM3 hatlarda OTDR ölçümü ve kabul testleri
• Patch panel/ODF başlangıcındaki olayların daha net okunması
• Kısa mesafeli multimode omurga bağlantılarında arıza/kalite analizi
• Bakım sonrası ölçümlerde başlangıç kaybını karşılaştırmalı kontrol

SAMM doğrudan tip OM3 OTDR launch box (SC/UPC–SC/UPC, 150 m), multimode ölçümlerde başlangıç olaylarını daha okunur hale getirerek doğru yorum ve raporlamaya yardımcı olur. Proje ihtiyacına uygun farklı konnektör ve uzunluk seçenekleriyle birlikte, Sector Fiber tedarik alternatifleri kapsamında değerlendirilebilir.
